Membuat Box Pemancar FM

Akhirnya...........mencoba utk sharing oprek-oprek pemancar fm pembuatan box PLL LCD dari skema PLL LCD 1W RDVV. Walaupun dgn menggunakan peralatan yg sederhana mencoba berekspresi desain box agar berkesan menarik buat diri sendiri.

Box yg digunakan adalah box beli di toko elektronika dan cover depan diganti dgn buatan sendiri menggunakan plat aluminium.

BOX dan plat aluminium.


Peralatan tempurnya pun sangat sederhana cuma menggunakan :
1. Bor tangan.
2. Kikir kecil.
3. Penggaris.
4. Spidol.
5. Gergaji.
6. Peralatan pendukung lainnya.
Pertama yg dilakukan adalah membuat atau men~desain lubang-lubang utk cover plat aluminium, seperti lubang untuk :
* LCD.
* LED Display VU Meter.
* Saklar ON/OFF.
* Potensio utk volume/gain dan power adjust.
* Ventilasi udara.

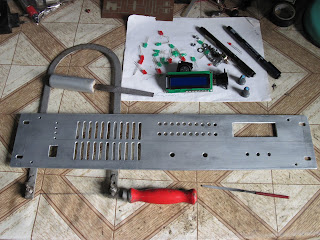

Desain cover depan dan peralatan tempurnya.


Setelah melalui proses pengerjaan utk pembuatan lubang-lubang. Cover depan box pemancar fm pll dicat menggunakan cat semprot. Dipilih warna biru muda. Sebelum pengecatan dibersihkan dahulu permukaan plat aluminium agar bersih menggunakan amplas, sehingga cat akan menempel dgn baik.

Illustrasi cover depan box.


Pengecatan dengan cat semprot.


Setelah pengecatan selesai dan dijemur dibawah matahari biar kering catnya.
Selanjutnya membuat tulisan utk cover depan box. Menggunakan RUGOS utk tulisannya dan SPIDOL Permanent utk garis kotak.
Tidak ketinggalan ditulis brand LUE Broadcast Equipment. Ha.....ha....ha....!

Tulisan cover depan.



Tulisan maupun desain garis kotak telah selesai, sebaiknya di cat menggunakan cat semprot warna clear. Tujuannya agar tulisan dan garis kotak tdk mudah mengelupas atau tergores.

Pengecatan cat semprot clear.

Pemasangan cover depan di box menggunakan baut kunci L 4mm.


Hasilnya.............
